球形橡膠支座工作性能和優點

日期：2019-04-23 點擊量：

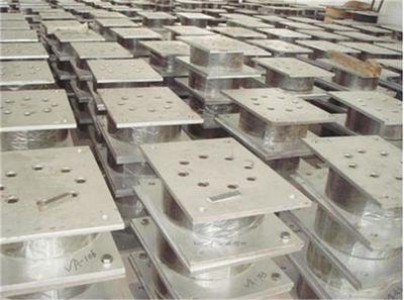

　　球形橡膠支座它由下支座凹板、球冠襯板、上支座滑板、聚四氟乙烯滑板（平面和球面各一塊，以下簡稱四氟板）及橡膠密封圈和防塵罩等部件組成。球冠襯板是球形支座的中心，它的平面部分開有鑲嵌四氟板的凹槽，用以固定平面四氟板。球面部分有必要確保球面半徑及球面度契合規劃要求。

　　一般球面度為球面四氟板直徑的0.3百分之。球面外表鍍以作業性鉻層，其厚度約為80~100um.球面的加工精度將直接影響支座的滾動功能。支座的轉角經過球冠襯板與球面四氟板之間的滑動來完成。球冠襯板一般可用Q235鋼板或ZG25II制成。

　　下支座凹板由鋼板或鑄件制成，首要起固定球面四氟板的效果，并將支座反力渙散傳遞到橋墩、橋臺上。平面四氟板和球面四氟板是支座的首要滑動部件，在四氟板外表用專用模具壓制成硅貯油坑，并涂以295硅脂，以減小四氟板的滑板沖突及磨耗。

　　平面四氟板與上支座板的不銹鋼板之間的能滑動滿意支座的位移需求，其作業原理與盆式橡膠支座共同。上支座板用一般鋼板或鑄鋼制成，上支座板與四氟板接觸面處，用氬孤焊焊上一塊1Crl8Ni9Ti精軋不銹鋼板，并要求不銹鋼板外表平面度不大于四氟板直徑的0.3百分之，以確保支座的沖突系數不超越。
